浅谈机器人三维激光切割机在汽车行业的深度应用

机器人三维激光切割机的工作机理

激光切割机是利用高功率密度的激光束扫描材料表面，在极短的时间内将材料加热到几千到几万摄氏度，使材料熔化或气化，然后用高压气体将熔化或气化的材料吹离狭缝，达到切割材料的目的。

与二维激光切割相比，三维激光切割的工作机理需要不断调整激光切割头的姿态，以保证激光切割头始终垂直于工件表面，从而获得优异的切割质量。在实际生产中，三维激光切割的编程需要先对零件进行三维建模，然后导入到三维编程系统的路径中，需要根据零件和工装的特点进行手动调整，避免切割头的碰撞，操作复杂，工作量大。由于三维激光切割机的切割头配有电容式传感器，它可以自动适应零件的形状，并与零件保持一定的距离进行切割。因此，在零件表面变化不大的情况下，仅使用三维激光切割机的2D编程系统就能满足生产需要。

机器人三维激光切割机的设备特点

• 多轴联动：五轴或六轴工业机器人实现360°无限旋转切割，适应异形结构（如车门防撞梁、A柱等）。
• 柔性编程：支持离线编程（如ROBOTMASTER）和示教编程，快速切换不同车型的切割路径，缩短开发周期30%以上。
• 材料兼容性：可切割不锈钢、铝合金、高强钢（1500MPa）及碳纤维复合材料，热影响区仅0.1-0.3mm。

机器人三维激光切割机核心应用场景

1. 车身覆盖件加工
• 修边与冲孔：替代传统修边模和冲孔模，直接对车门、引擎盖等覆盖件进行三维切割，单车型模具成本节省50%以上。
• 轻量化设计：通过窄切缝（0.1-0.2mm）和高材料利用率（达95%），实现车身减重10%-15%，满足新能源车节能需求。
2. 高强度结构件制造
• 热成型钢切割：用于1500MPa超高强钢的B柱、防撞梁等部件，解决传统冲压易导致强度衰减的问题，良品率提升至99%。
• 电池系统部件：铝合金电池托盘和箱体的精密切割，装配精度±0.1mm，避免密封性失效。
3. 试制与小批量生产
• 样车开发阶段直接切割冲压件毛坯，无需开模，缩短试制周期1.5个月以上。
• 支持多材料混合加工（如碳纤维+铝合金），减少设备切换时间。

核心优势分析

1. 经济效益显著：模具投资减少70%，材料浪费降低20%-30%。效率比传统工艺切割高3.5倍，单车型开发周期缩短至1.5个月。
2. 质量与环保提升：切割面无毛刺，粗糙度达12.5μm，减少后续打磨工序。封闭式切割系统配合除尘装置，减少粉尘和噪音污染。
3. 柔性化与智能化：通过数字孪生和AI参数优化（如RTCP动态补偿技术），实现自适应切割路径规划。高端设备支持实时缺陷检测，良品率稳定在99.5%。

技术挑战与未来趋势

1. 当前瓶颈：厚板（>10mm）铝合金切割工艺稳定性依赖进口高功率激光器（6kW以上）。编程复杂度高，需人工干预避免切割头碰撞。
2. 发展方向：结合AI和物联网技术智能化升级，实现无人化生产和远程监控。鸿镭激光等企业已突破多个激光技术实现了国产化替代，设备成本较进口降低30%。

机器人三维激光切割机的应用范围

机器人三维激光切割机广泛应用于钣金加工、金属加工、广告制作、厨具、汽车、灯具、锯片、电梯、金属工艺品、纺织机械、粮食机械、眼镜制造、航空航天、医疗器械、仪器仪表等行业。特别是在钣金加工行业，已经取代了传统的加工方式，受到行业用户的青睐。

可加工材料：不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀锌板、酸洗板、铜、银、金、钛等金属板及管材切割。

机器人三维激光切割机在新能源电动车（如纯电动汽车、混合动力汽车等）中的应用，主要集中在轻量化材料加工、复杂结构件制造、电池系统生产等核心环节。其高精度、高柔性和高效率的特点，显著提升了新能源车的性能和生产效率。

1. 铝合金车架与覆盖件切割：三维激光切割机可精准加工铝合金车架（如A柱、B柱、门环等），实现复杂曲面的修边、切孔和套料切割，替代传统冲压模具，减少材料浪费（节省15%-20%），例如，鸿镭激光的机器人三维激光切割机可一次成型切割铝合金电池托盘和底壳，切割精度达±0.05mm，热影响区仅0.1-0.3mm，避免铝合金因高温变形。
2. 高强度钢与热成型部件：用于1500MPa以上超高强钢的车身防撞梁、门环等部件的切割，解决传统工艺热影响区大（>0.5mm）导致的强度衰减问题，通过RTCP动态补偿技术，实现拐角无毛刺切割，良品率提升至99%。
3. 电池箱体与托盘加工：机器人三维激光切割机可高效完成铝合金或不锈钢电池箱体的切割、切边和打孔，确保尺寸精度（±0.1mm），避免装配误差。鸿镭激光的三维激光切割机支持一次装夹完成多道工序，生产效率提升3倍。例如，特斯拉的电池托盘采用激光切割技术，实现轻量化设计并提升结构强度。
4. 电池模组与散热结构：切割电池模组支架的异形孔和散热通道，优化热管理性能。切割头可360°旋转，适应复杂内部结构加工。
5. 电机壳体与传动部件：对铝合金电机壳体进行高精度切孔和修边，满足密封性要求。鸿镭激光的设备可兼容碳纤维和铝合金混合材料，减少层间剥离风险，例如，新能源汽车的液压成型传动轴部件通过激光切割实现无缝装配。
6. 底盘轻量化结构：切割碳纤维或铝合金底盘支架，减少重量并提升动态性能。斯塔克激光的切割技术可将材料利用率提升至95%以上。

机器人三维激光切割机在不锈钢地铁制造中的应用，凭借其高精度、高柔性和高效率的特点，已成为替代传统加工工艺的核心技术。三维激光切割主要用于横梁、端门立柱、内筋板等的眼孔和缝隙的加工。不锈钢地铁门上，以及百叶窗筋板的嵌套。替代传统冲压模具，解决模具成本高（单套模具可达数十万元）、制造周期长（3-6个月）的问题。对复杂曲面的筋板进行套料切割，精度达±0.2mm，相比带锯机划线工艺，效率提升50%以上，且无毛刺产生，减少后续打磨工序。对于司机室蒙皮等空间曲面结构件采用三维激光切割，通过电容式传感器自动调整切割头与曲面距离，确保垂直切割，避免传统等离子切割的热变形问题。对于模具挤压成形的零件（如落料件），因模具设计成本高、落料质量不稳定，三维激光切割可直接完成套料和眼孔加工，单件成本降低30%以上。

机器人三维激光切割机在模具挤压成型零件加工中的应用，通过高精度、高柔性的非接触式加工，显著提升了复杂结构件的制造效率与质量，同时降低了模具开发成本。机器人三维激光切割技术通过柔性化、高精度加工，成为模具挤压成型零件制造的核心工艺，推动制造业向低成本、高效率、绿色化发展。未来随着高功率激光器国产化与智能化升级，其应用范围将进一步扩展至航空航天、新能源等领域。

1. 替代修边模与冲孔模：对挤压成型的铝合金/不锈钢零件（如车门框架、筋板）进行轮廓修整，替代传统修边模，单套模具成本节省30%-50%。加工异形孔（如散热孔、装配孔），孔径变更仅需程序调整，避免冲孔模的凹模套更换问题。如汽车防撞梁，采用三维激光切割替代修边模加工1500MPa超高强钢防撞梁，切割速度达12m/min，良品率提升至99.5%。
2. 复杂曲面零件加工：空间曲面结构件（如汽车覆盖件、飞机翼肋）的套料切割，通过六轴联动实现多角度切割，效率比带锯机提升50%以上。
3. 模具试制与小批量生产：样件开发阶段直接切割挤压成型毛坯，无需开模，缩短研发周期1.5个月以上。例如，新能源汽车电池托盘试制中，激光切割实现48小时内完成设计迭代。

机器人三维激光切割机机在汽车行业的深度应用

机器人三维激光切割机在汽车行业的深度应用，已成为推动汽车制造向轻量化、高精度和柔性化发展的核心技术。三维激光切割技术通过高精度、高柔性和低成本的优势，正重塑汽车制造工艺链。未来随着国产设备突破和智能化升级，其应用将进一步扩展至全铝车身、氢能源储罐等新兴领域，成为汽车工业4.0的核心装备之一。

激光切割包括平面切割和立体切割。对于一些轮廓复杂的高强度钢结构零件，从技术角度和经济角度来看，机器人三维激光切割都是一种非常有效的加工方法。在汽车工业中，激光技术主要用于车身拼焊、焊接和零件焊接。其中，在汽车车身的设计制造中，激光拼焊是根据汽车车身不同的设计和性能要求，选择不同规格的钢板，通过激光切割和装配技术，完成汽车车身某一部分的制造，如前风挡框、车门内板、汽车地板、中柱等。

在传统的试制阶段，冲压件的切边、切孔只能手工完成，通常至少需要两到三道工序，加工时间长。而且手工加工无法保证切割零件的重复精度，难以满足车辆开发周期越来越短的客观要求。三维激光切割机的应用，使机床自动“适应”冲压件弹性变形带来的误差，从而使三维激光切割技术成为汽车车身加工的一种新的精密柔性加工方法。

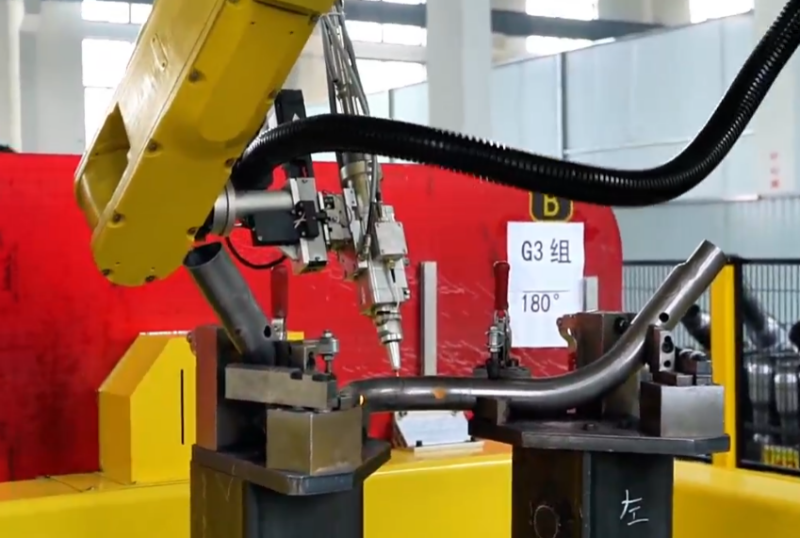

机器人三维光纤激光切割机是一种先进的激光切割设备，它利用专用的光纤激光切割头、高精度电容跟踪系统、光纤激光器和工业机器人系统，对不同厚度的金属板进行多角度、多方向的柔性切割。根据工业机器人灵活快速的动作性能，根据用户切割工件的尺寸，将机器人垂直或反向安装，针对不同的产品和轨迹进行示教或离线编程，通过光纤激光切割头对不规则工件进行三维切割。利用光纤将激光传输到切割头(光纤激光切割头配有专门的光纤随动装置和光路传输装置)，再利用聚焦系统进行聚焦，可以对各种三维金属板进行各种方向的切割。

机器人三维激光切割机的应用降低了模具的投资成本，大大缩短了汽车制造商和零部件供应商的开发周期，提高了工件的加工效率和切割精度。它是汽车制造商和零部件供应商提高竞争力的有力工具。

机器人三维激光加工的一个突出优势就是大大降低了产品的生产成本。假设一辆汽车需要10块车身覆盖件，如果使用常规的冲压模具进行生产，所需模具的成本非常高，所有的工装准备、设计、调试的人工日都需要很长的时间。如果采用机器人三维激光切割设备，总成本会大大降低，产品开发周期时间也会缩短。

机器人三维激光切割机可以完成传统等离子手工切割、切边模、冲孔模、六轴机器人三维切割机和线cutting等多道工序才能完成的任务。真正实现智能化、多功能、高效率、低能耗的柔性加工。工具的革新带来了生产效率和产品质量的提高。三维激光切割机不仅能带动汽车行业的发展，也能给异形材料的切割行业带来福音。

可以看出，在汽车制造领域，激光加工技术的应用使得汽车制造加工精度高、质量好且易于自动化、柔性化和智能化。更重要的是，它可以提高汽车的安全性和质量，清洁生产，减少损失和污染，降低成本，最终惠及普通消费者。
